Low Altitude Target Detection Radar With One Dimensional Simultaneous Multibeam System

Low Altitude Target Detection Radar With One Dimensional Simultaneous Multibeam System

  • Model NO.
    CI3000
  • Installation Mode
    Ground Steel Bracket Or Tripod
  • Application
    Industry, Special Equipment
  • Directional Coverage Range
    360°
  • Pitch Coverage Range
    >=60°
  • Detection Power
    >= 5km (Rcs=0.0m²)
  • Speed Measurement Range (Radial)
    1m/S ~ 150m/S
  • Transport Package
    Aviation Box Packaging
  • Specification
    Ku Band
  • Trademark
    OME Acceptable
  • Origin
    China
  • HS Code
    8526109090
  • Supply Ability
    100pieces/Year
  • Customization
    Available
  • Type
    Sensor
  • Usage
    Security Warning And Protection
  • Place of Origin
    China
  • Brand Name
    OEM
  • Certification
    ISO
  • Minimum Order Quantity
    10

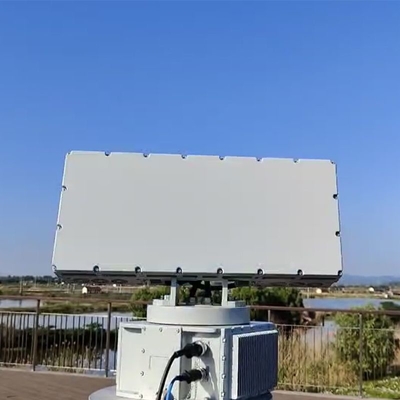

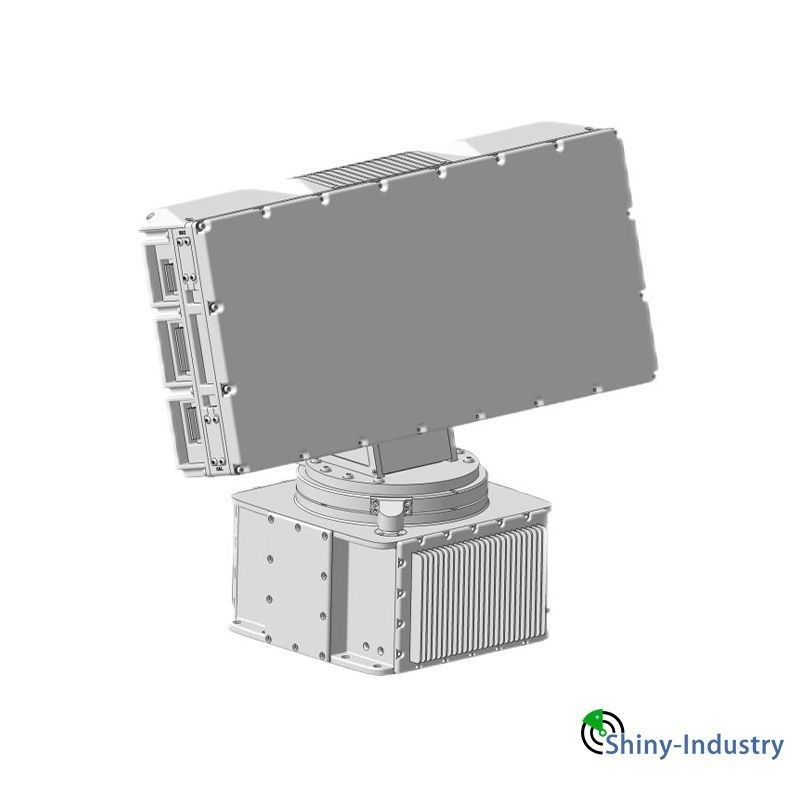

Low Altitude Target Detection Radar With One Dimensional Simultaneous Multibeam System

Function Introduction

The radar adopts an advanced one-dimensional simultaneous multibeam system based on DBF, which has the ability to detect multiple aircraft such as multi rotor drones, fixed wing drones, time passing planes, cruise missiles, and swarms. It can obtain real-time information about the target's position (distance, azimuth, elevation, longitude, latitude, altitude, etc.), motion situation (speed), echo intensity, RCS, target type, and other multidimensional information. The radar can send system status and target trajectory information to electro-optical, command and control systems through a predetermined output interface protocol, achieving guidance for laser weapons, microwave weapons, and anti-aircraft machine guns. In addition, this product reserves an input interface protocol for remote control or building radar networks.


Low Altitude Target Detection Radar With One Dimensional Simultaneous Multibeam System 0


TECHNICAL INDEX
system Digital beamforming
Beam scanning method Simultaneous elevation and multi beam azimuth mechanical scanning
Working frequency band Ku
Detection power ≥ 5km (RCS=0.01)
Distance blind spot ≤ 150m
Directional coverage range 360°
Pitch coverage range ≥60°
Speed measurement range (radial) 1m/s ~ 150m/s
Distance measurement accuracy ≤ 7.5m
Accuracy of azimuth measurement ≤ 0.3°
Elevation measurement accuracy ≤ 0.5°
data rate 2s
Number of targets detected simultaneously ≥ 500 batches
